La caractéristique de la diode Zener est donnée par la Figure 2.7 :

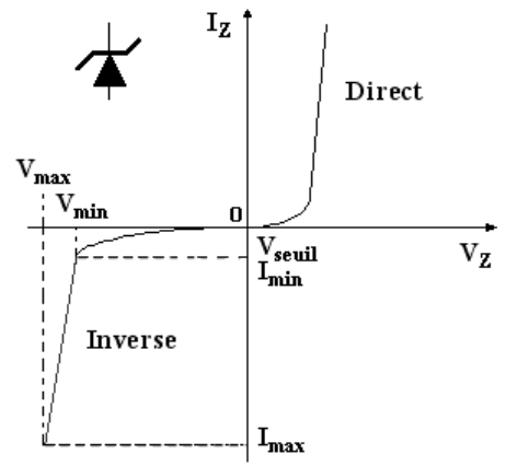

Figure 2.7 : Caractéristique de la diode Zener.

L'effet Zener concerne la caractéristique inverse de la diode.

Ÿ   En polarisation directe : La diode Zener se comporte comme une diode à jonction.

Ÿ   En polarisation inverse : La diode Zener est de nouveau conductrice pour une tension |V| ≥ VZ . De plus, quel que soit le courant IZ, la tension aux bornes de la diode est presque constante, d'où l'intérêt de la diode Zener pour stabiliser une tension.
